雷擊浪涌模擬器LSS-6330 Series

主要特點：

根據IEC 61000-4-5 Ed.3、IEC61000-4-12 Ed.3(RINGWAVE 100kHz)、ANSI IEEE62-45(2002) ※
搭載預檢功能：開業前的檢查變得簡單了。
搭載電壓、電流監視器：可以確認試驗時向EUT施加噪音時的狀態。
采用大型LCD畫面的操作面板：操作部采用大型LCD面板畫面，提高了可視性、操作性。
采用簡單連續試驗的MPU控制：可自動進行沖浪輸出/波形切換/極性切換等。
配備手動程序模式：以進行規格考試及單發條件考試為目的的手動模式和以連續進行不同條件的考試為目的的程序模式兩種。根據用途可以簡單地設定考試條件。
ー等優秀安全性
標準配備波形檢查端子：您可以檢查您的奧賽羅望遠鏡和BNC電纜輸出波形。
準備了由于重疊電路的漏電流和背部按摩的電源方面的保護必要的絕緣變壓器。（可選）

※ 對于振鈴波的耦合是，僅在把PE作為浪涌COM的Basic測試類型上才可實現同時施加。

產品介紹
技術參數
附件及選件
視頻演示
技術文檔

模擬雷電對大地的電位變動帶給配電線和通信線上耦合的“大能量感應噪聲”。

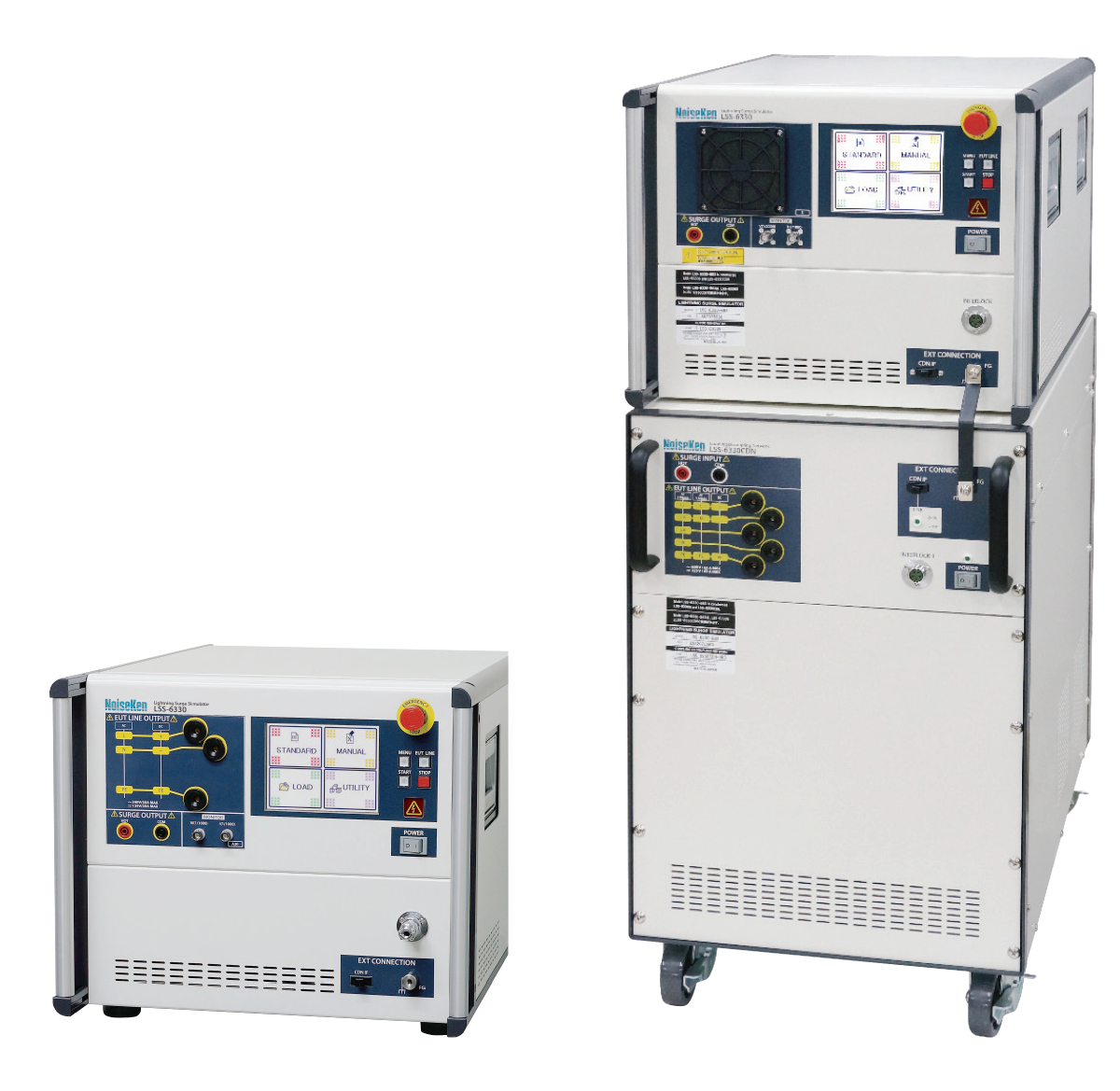

LSS-6330-A20	照片左：?jiǎn)蜗鄼C(jī)型（浪涌發生部和CDN）
LSS-6330-B63	照片右：三相63A型雷擊浪涌模擬器　　　　（上：發生部、下：耦合單元）

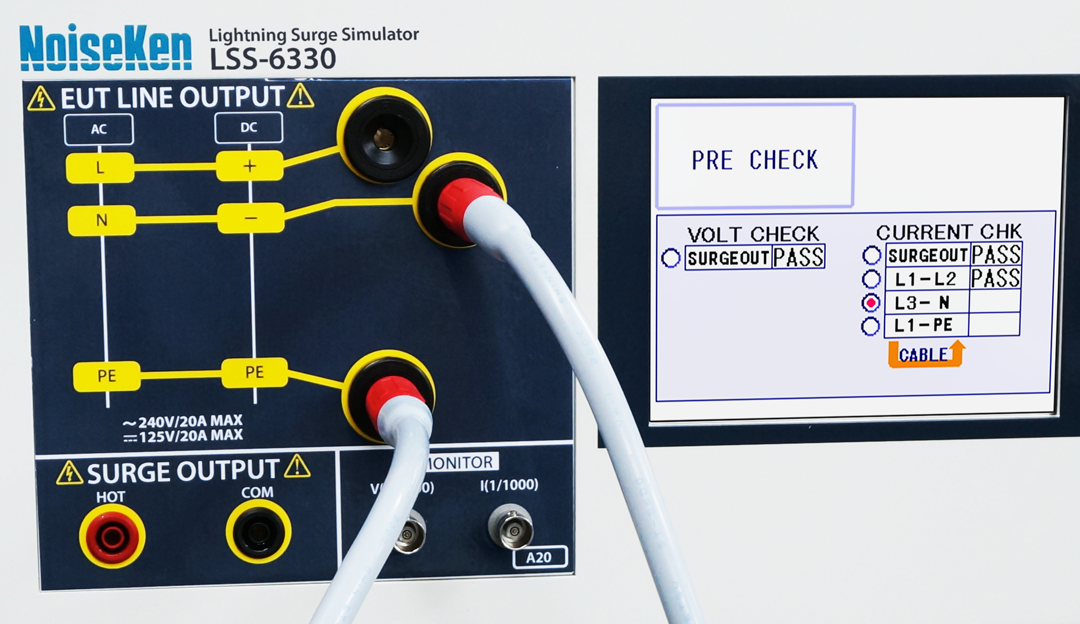

使用前點檢的簡單化：搭載預檢功能

以往的使用前點檢是使用2個高價的高壓探頭和可進行差動測量的示波器確認輸出波形。不過，LSS-6330上只是在試驗器本體上連接專用的線纜即可確認輸出的有無（預先檢查），實現了點檢的簡單化。

（可以通過SURGE OUTPUT／EUT LINE OUTPUT進行確認）

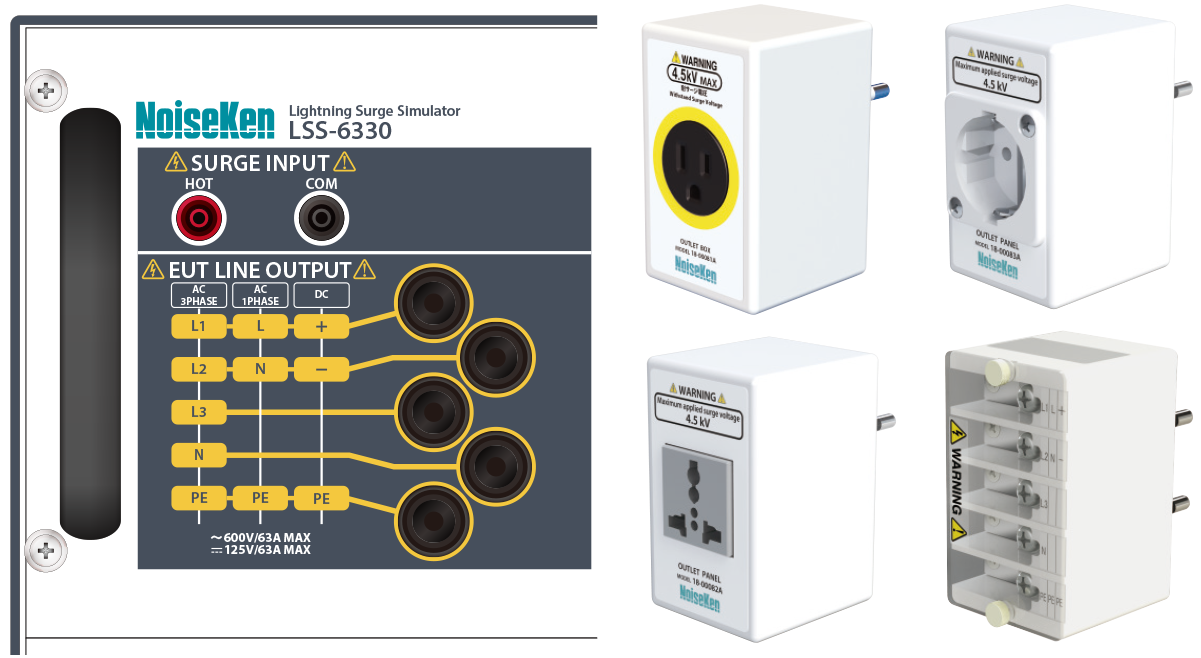

易于確認測試時的連接：在前置面板上配置施加相

為了防止試驗時電源線纜的連接錯誤，采用了容易辨認的前置面板。考慮到測試的便利性也準備了各種插座（可選件）。

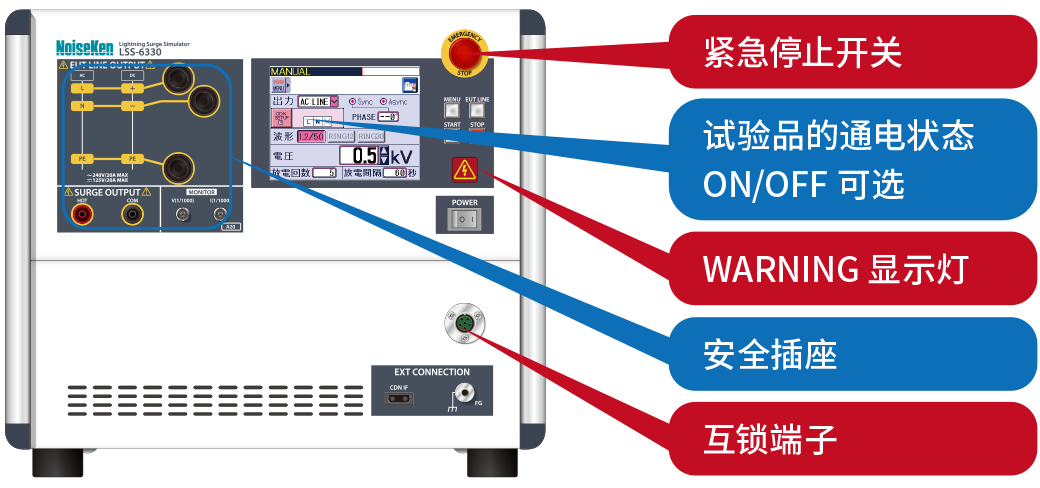

提高測試的安全性：裝備『緊急停止＆互鎖端子』

在硬件和軟件兩方面都搭載考慮使用者安全的功能。機器的連接上采用安全插座，并搭載緊急停止開關和互鎖設置功能。

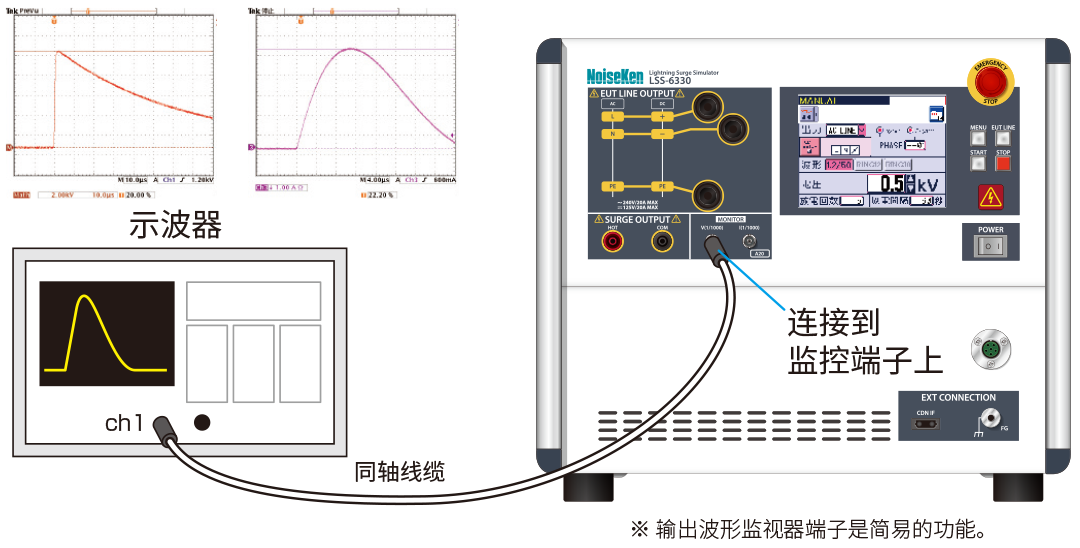

可以確認試驗時的波形：『輸出波形監控端子』

為了滿足部分客戶的，測試時簡易確認輸出波形的要求，搭載了監控端子。測試時可以用示波器確認被測物上施加的波形。同時，即使不使用示波器也在試驗器控制畫面上簡易確認施加時的電壓和電流值。

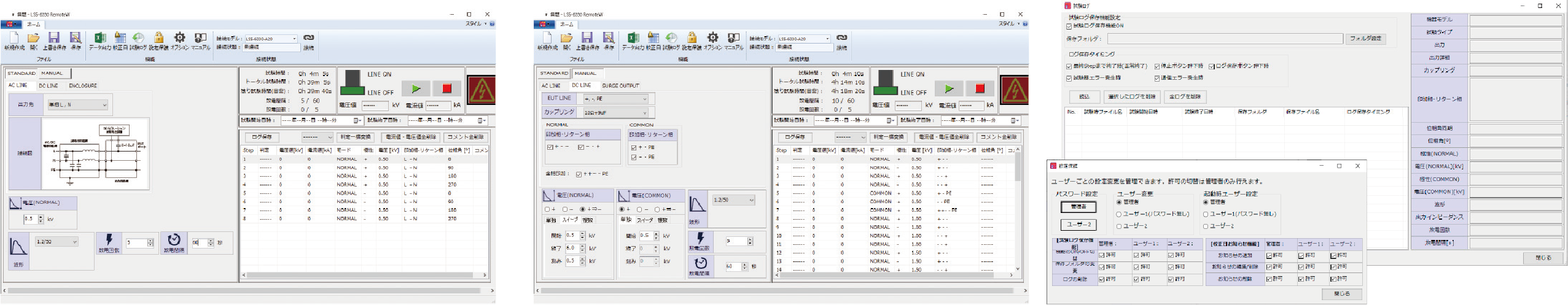

可以遠程控制：準備『控制軟件』

測試條件的設定和測試結果的保存，測試履歷的記錄，作報告書上可利用。

※軟件可以在主頁上下載。

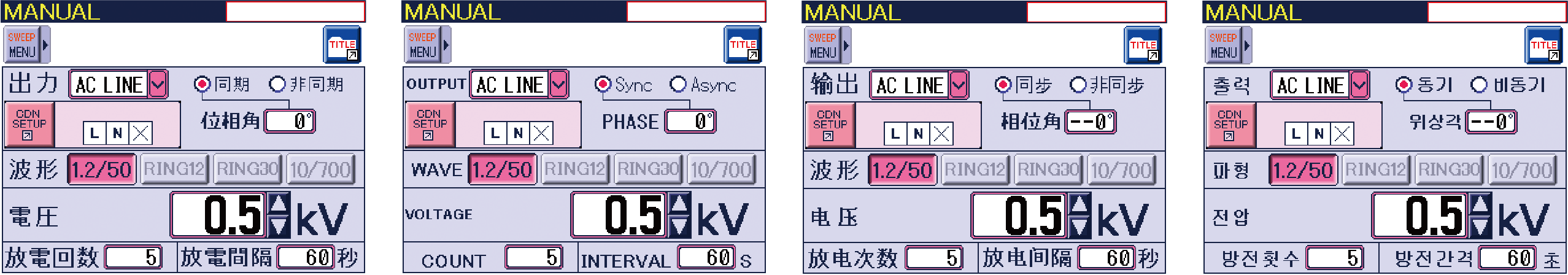

試驗設置畫面易懂：對應『多種語言』

為了更加容易辨認，除了日語以外，還能用英語，韓語，中文的畫面操作。（英語＋任意一種語言）

■ 浪涌發生部　LSS-6330-A20 / -B63 共同

項目	規格		備注
浪涌波形	1.2/50μs-8/20μs組合波 10/700μs-5/320μs 組合波 RING WAVE
1.2/50μs-8/20μs 組合波	開路電壓	0.5kV ～ 6.7kV ±10%	耦合電路：18μF 電纜長度：?jiǎn)蝹?cè)0.5m 線輸入側開放
	波頭長 ／半峰值時間	1.2μs ±30％／ 50μs ±20％
	短路電流	250A ～ 3350A ±10％
	波頭長／半峰值時間	8μs ±20％／ 20μs ±20％
10/700 μs-5/320μs 組合波	開路電壓	0.5kV ～ 6.7kV ±10%	電纜長度：?jiǎn)蝹?cè)0.5m
	波頭長 ／半峰值時間	10μs ±30％／ 700μ s±20％
	短路電流	12.5A ～ 167.5A ±10％
	波頭長／半峰值時間	5μs ±20％／ 320μs ±20％
RING WAVE	開路電壓	0.25kV ～ 6.6kV ±10%	電纜長度：?jiǎn)蝹?cè)0.5m
	波頭長	0.5μs ±30％
	頻率	100kHz ±10%
	衰減率	Pk2 = 40% ＜ Pk1 < 110%Pk2 = 40% ＜ Pk1 < 110% Pk3 = 40% ＜ Pk2 < 80%Pk3 = 40% ＜ Pk2 < 80% Pk4 = 40% ＜ Pk3 < 80%
	短路電流	8.3～550A±10%
	波頭長	0.2～1μs
輸出極性	正/負
輸出阻抗	2Ω±10%		1.2/50μs波形
	40Ω±10%		10/700μs 波形
	12Ω±20%、30Ω±20%		RING （選擇式)
浪涌發生原理	浮置
最短充電時間	0.0kV ～ 4.0kV：5秒、　4.1kV ～ 6.7kV：10 秒		1.2/50μs波形
	0.0kV ～ 4.0kV：10 秒、　4.1kV ～ 6.7kV：15 秒		10/700μs 波形
	0.0kV ～ 4.0kV：1 秒、　4.1kV ～ 6.6kV：3 秒		RING WAVE
通信功能	基于RS-232C 光學連接器、藍牙通信		選件
	外部CDN控制
緊急停止	推鎖按鈕開關（停止測試、高壓OFF、斷開EUT用線路開關）
互鎖功能	外部連接設備用接口狀態探知
警示燈顯示	試驗開始LED 閃爍　顯示的顏色：紅
警示燈連接口	裝備警示燈連接的接口?！y(cè)試開始時警示燈點亮		默認到三個端口
EUT Fail	3 端口
電壓監控	BNC 輸出、2000V/V　輸出精度：與實際輸出的比值、±10％		輸入開路時無保證波形
電流監控	BNC 輸出、1000A/V　輸出精度：與實際輸出的比值、±10％		輸出短路時無波形保證
相位角控制	0°～360°±10°		EUT電源AC90V 以上 50Hz/60Hz ±10％運行
觸發輸入	非同步、AC ライン同步0°～360°/ 1°步長、外部輸入
驅動電源	AC100V～AC240V ±10％　50Hz / 60Hz ±10％
工作環境	溫度：15～35℃、　濕度：25～75％RH
外形尺寸／重量	W430×H371×D530 mm ／約55kg

■ 耦合輸出部　LSS-6330-A20

項目
浪涌波形	1.2/50μs-8/20μs組合波、RING WAVE
1.2/50μs-8/20μs 組合波	開路電壓	0.5kV ～ 6.7kV ±10%	耦合回路：18μF結 電纜線長度：?jiǎn)蝹?cè)0.5m 線輸入端開放
	波頭長／半峰值時間	1.2μs ±30％／ 50μs ±20％
	短路電流	250A ～ 3350A ±10％
	波頭長 ／半峰值時間	8μs ±20％／ 20μs ±20％
	開路電壓	0.5kV ～ 6.7kV ±10%	耦合回路：10Ω+9μF 電纜線長度：?jiǎn)蝹?cè)0.5m 電纜線長度：?jiǎn)蝹?cè)0.5m 線輸入端開放
	波頭長 ／半峰值時間	1.2μs ±30％／ 50μs +10μs /-25μs
	短路電流	41.6A ～ 558A ±10％
	波頭長 ／半峰值時間	2.5μs ±30％／ 25μs ±30％
RING WAVE	開路電壓	0.25kV ～ 6.6kV ±10%	耦合回路：4.5μF 電纜線長度：?jiǎn)蝹?cè)0.5m 線輸入端開放
	波頭長	0.5μs ±30％
	頻率	100kHz ±10%
	衰減率	Pk2 = 40% ＜ Pk1 < 110%Pk2 = 40% ＜ Pk1 < 110% Pk3 = 40% ＜ Pk2 < 80%Pk3 = 40% ＜ Pk2 < 80% Pk4 = 40% ＜ Pk3 < 80%
	短路電流	8.3 ～ 550A±10%
	波頭長	0.2 ～ 1μs
EUT 用電源容量	AC240 V / 20 A MAX 50/60 Hz、DC125 V / 20 A MAX
去耦線圈	1.5mH
電壓下降	額定電流通電時不滿額定電壓10 %		AC耦合部輸出端子
殘留電壓	最高適用試驗電壓15 %以下，或電源線的額定電壓(峰值)的2倍以下
相位角控制	0°～360°±10°EUT電源AC90 V以上50Hz/60Hz±10 %工作

■ 耦合輸出部　LSS-6330-B63

項目
浪涌波形	1.2/50μs-8/20μs組合波、RING WAVE
1.2/50μs-8/20μs 組合波	開路電壓	0.5kV ～ 6.7kV ±10%	耦合回路：18μF結 電纜線長度：?jiǎn)蝹?cè)0.5m 線輸入端開放
	波頭長／半峰值時間	1.2μs ±30％／ 50μs ±20％
	短路電流	250A ～ 3350A ±10％
	波頭長 ／半峰值時間	8μs ±20％／ 20μs ±20％
	開路電壓	0.5kV ～ 6.7kV ±10%	耦合回路：10Ω+9μF 電纜線長度：?jiǎn)蝹?cè)0.5m 電纜線長度：?jiǎn)蝹?cè)0.5m 線輸入端開放
	波頭長 ／半峰值時間	1.2μs ±30％／ 50μs +10μs /-25μs
	短路電流	41.6A ～ 558A ±10％
	波頭長 ／半峰值時間	2.5μs ±30％／ 25μs ±30％
RING WAVE	開路電壓	0.25kV ～ 6.6kV ±10%	耦合回路：4.5μF 電纜線長度：?jiǎn)蝹?cè)0.5m 線輸入端開放
	波頭長	0.5μs ±30％
	頻率	100kHz ±10%
	衰減率	Pk2 = 40% ＜ Pk1 < 110%Pk2 = 40% ＜ Pk1 < 110% Pk3 = 40% ＜ Pk2 < 80%Pk3 = 40% ＜ Pk2 < 80% Pk4 = 40% ＜ Pk3 < 80%
	短路電流	8.3 ～ 550A±10%
	波頭長	0.2 ～ 1μs
EUT 用電源容量	AC690 V / 63 A MAX 50 / 60 Hz、DC125V / 63 A MAX
去耦線圈	1.5mH
電壓下降	額定電流通電時不滿額定電壓10 %		AC耦合部輸出端子
殘留電壓	最高適用試驗電壓15 %以下，或電源線的額定電壓(峰值)的2倍以下
相位角控制	0°～360°±10°EUT電源AC90 V以上50Hz/60Hz±10 %工作
