概述

元件測試高達125 A直流偏置電流

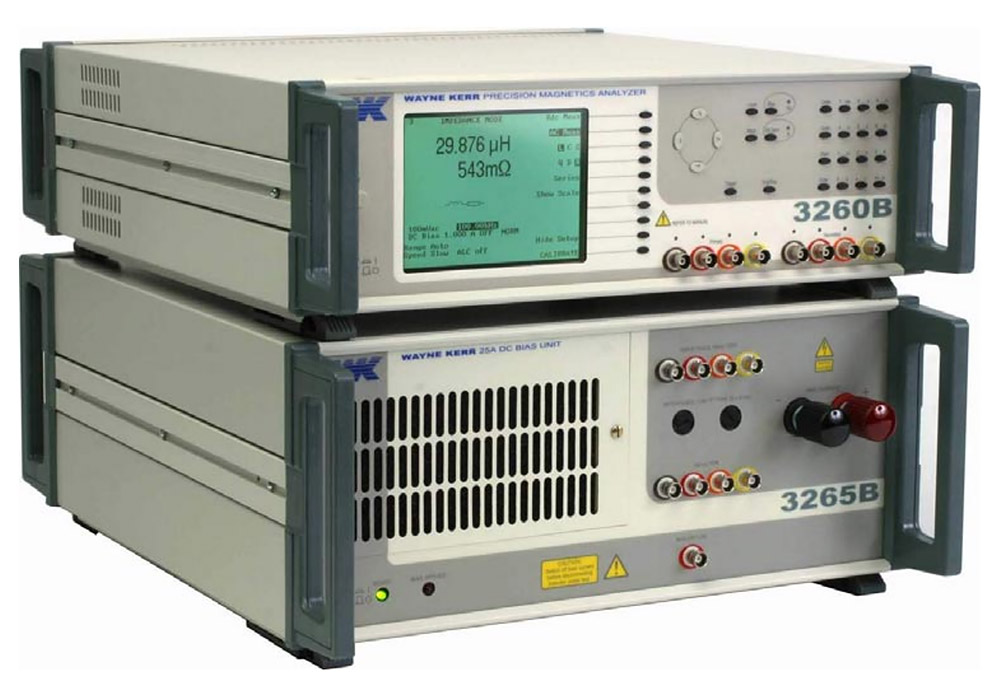

為了評估電流高達125 A的元件，3265B直流偏置單元可與Wayne Kerr 3255B系列電感分析儀或3260B精密磁性分析儀配合使用。當一臺3265B / 25A或3265BQ / 25A直流偏置單元連接到儀器時，最大25 A的直流偏置電流可以用一臺裝置以25 mA的步長設置?？梢蕴砑宇~外的DC偏置單元，使得五個單元并聯連接，可以將DC偏置電流設置為最大125 A DC。
3255BL只能與3265B / 5A和3265B / 10A，5A和10A直流偏置單元一起使用。多個儀器可以并聯連接，以提供高達50A的最大直流偏置電流，可以設置為25 mA的步長。
這些儀器具有許多安全和保護功能，包括安全聯鎖系統，以保護用戶免受反電動勢的影響。它們還可以完全防止溫度過高，電壓過低和感應引線故障。

SMD電感測試高達50 A.

通過添加1009直流偏置夾具，可在元件測試期間將高達50 A的直流偏置電流應用于SMD電感，以便在工作偏置電流下徹底評估器件。
夾具使用一個或兩個3265B直流偏置單元和3260B精密磁性分析儀進行操作。如果使用兩個3265B / 25A，則需要可選的1009高電流引線套件。
四個前面板安裝的BNC連接器和兩個固定高電流電纜確保3265B的簡單性和易用性。
可互換的元件測試載體確保1009 DC偏置夾具可以與各種設備一起使用?？梢允褂每瞻纵d體，其可以開發特定于設備的測試夾具，或者可以提供載體設計和制造服務。
