頻譜分析儀是射頻微波設計和測試工作中的常用儀器，它能夠幫助電子工程師完成頻譜觀測、功率測量以及復雜信號解調分析等工作。

那么，什么是實時頻譜分析儀呢？實時頻譜分析儀采用快速傅里葉變換(FFT)來實現頻譜測量。在信號處理過程中能夠完全利用所采集的時域采樣點，從而實現無縫的頻譜測量及觸發。由于實時頻譜儀具備無縫處理能力，使得它在頻譜監測，研發診斷以及雷達系統設計中有著廣泛的應用。

實時頻譜儀提供豐富的顯示功能，包括光譜圖、概率密度譜和時間功率等多種顯示方式。

如果有機器打開實時頻譜測量功能mode—實時頻譜

顯示方式在meas菜單里

使用信號源輸入一個100MHZ，-10dbm信號給頻譜儀，頻譜儀中心頻率設為100MHZ,帶寬10M或更大一些。

密度圖

密度圖除去繪制出傳統的頻譜圖外，還用顏色的冷暖代來表示一個捕獲周期波形的點映射到對應坐標點的概率大小。并通過控制密度圖歷史映射點的亮度，來實現余輝效果。因此，密度圖能把多幀波形同時顯示出來且還能分辨各事件出現的概率高低，能夠理想地展示頻域特性細節。

波普圖

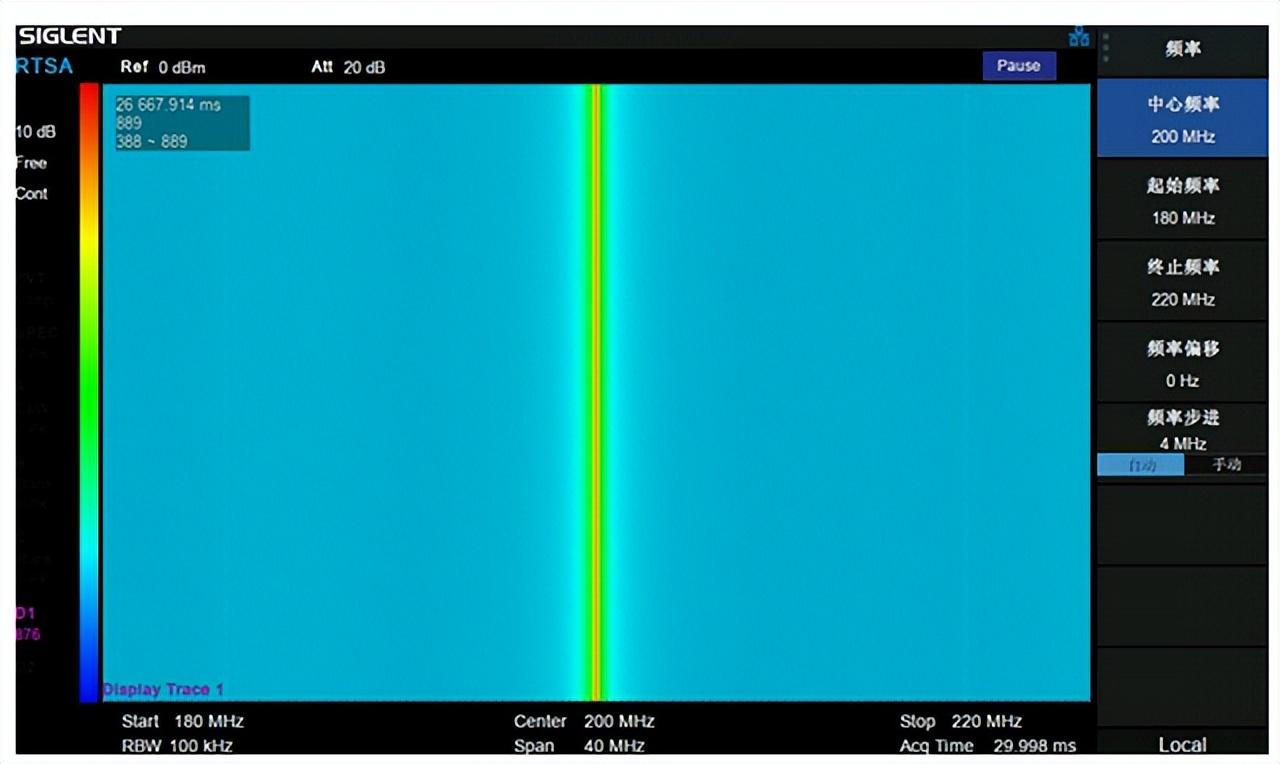

波譜圖記錄了各事件的頻域特性隨時間的變化關系，波譜圖上每一條Trace代表的時間為用戶可設置的采集時間，各頻點的信號幅度用不同的顏色來表示，形成“時間——頻率——幅度”的三維圖像。波譜圖能直觀的顯示一段時間內信號頻率，幅度的變化。

頻譜圖+波譜圖

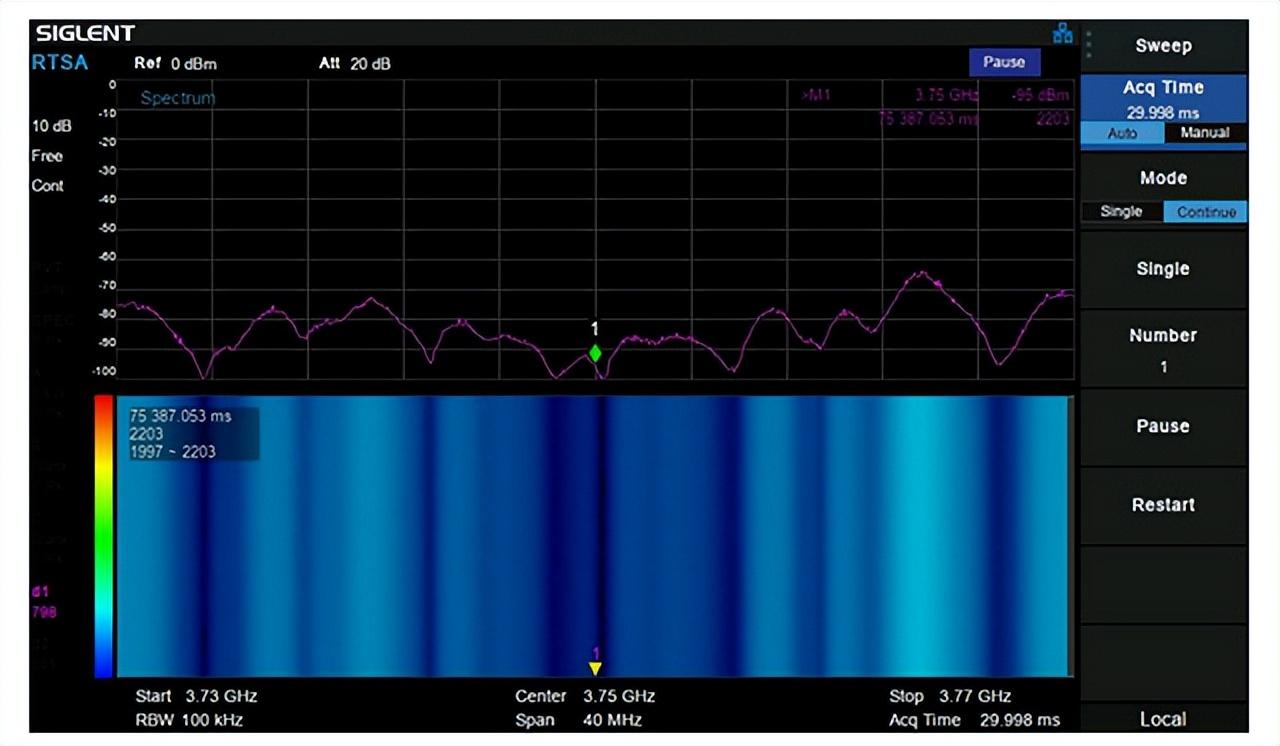

上半圖為頻譜圖，下半圖為波譜圖。頻譜圖以傳統頻譜圖的方式顯示，波譜圖用顏色來表示幅度。

3D圖

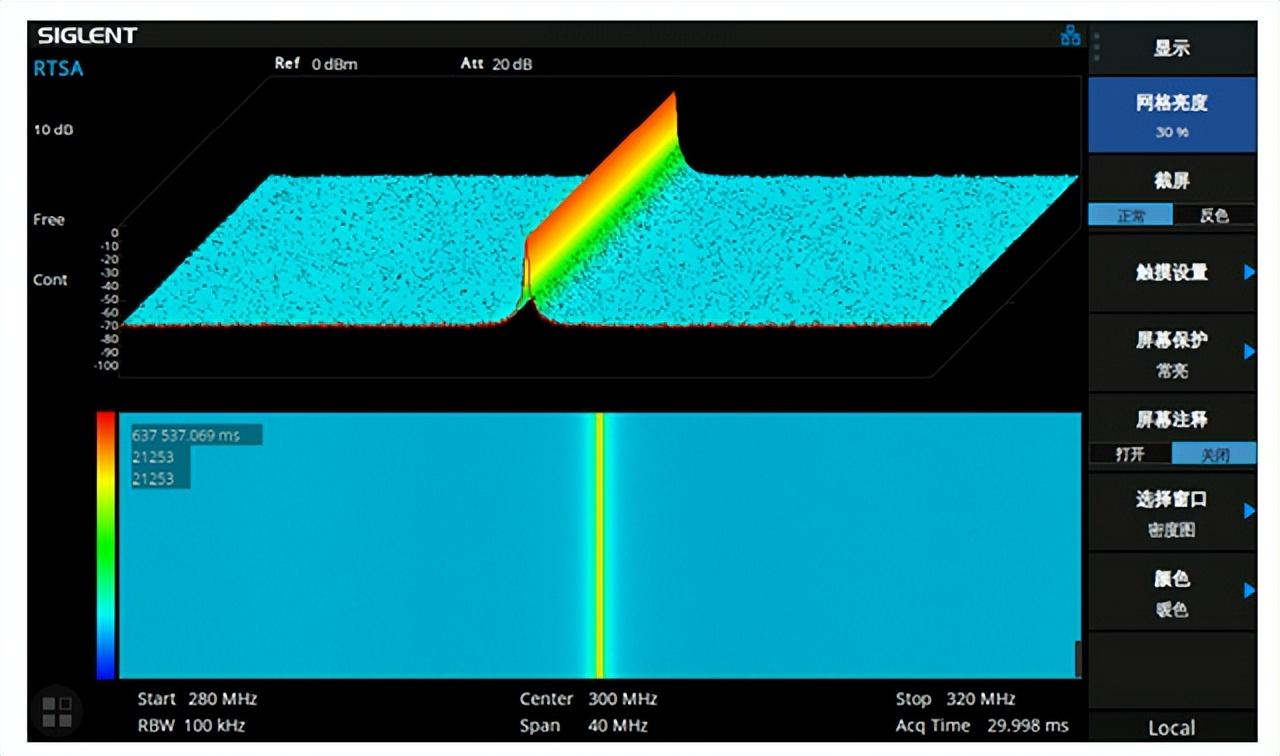

3D瀑布圖是以時間、頻率、幅度為軸實時顯示波形數據的觀察窗口，能形象地觀察事件的頻率特性隨時間變化的關系，其顏色的冷暖代表幅度的高低。除了這四種還有時域功率測量，如圖所示

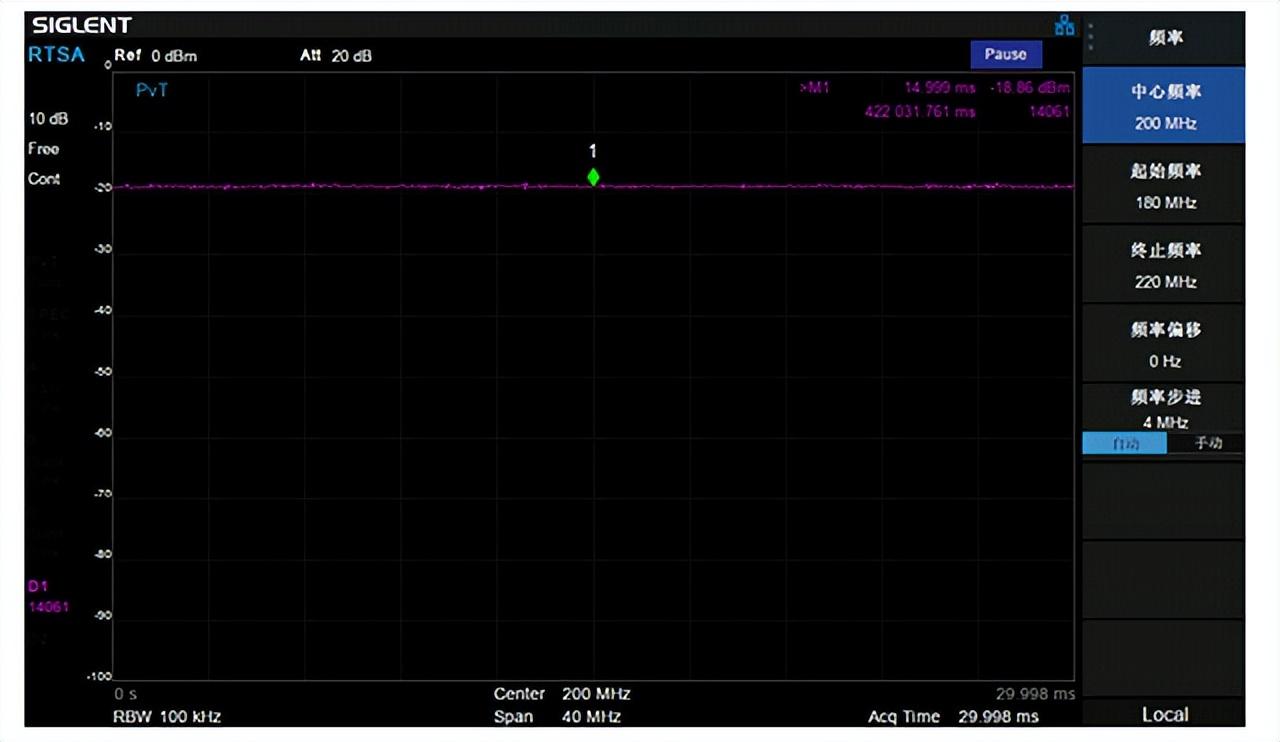

時域功率圖的trace展示了一個采集周期內，采樣信號功率與時間的變化關系。

選擇一種合適的顯示方式，可以使工程師直觀的觀查被測信號的物理變化，及時發現問題，以便尋找解決辦法。
